Réseaux, Fibre Optique, Micro-gaînes
(Portage/Soufflage, Remorque porte-touret, Compresseur)


Multiflow

  • Pour le portage de fibre et micro-gaînes 5,5 à 32 mm
  • Vitesse max 80m/min
  • Débit d'air requis 10m3/min
  • Pression d'air requis 12bar

+ Informations

Centrale hydraulique

  • Pression hydraulique 125 bar
  • Débit 15l/min
  • Poid 84kg

+ Informations

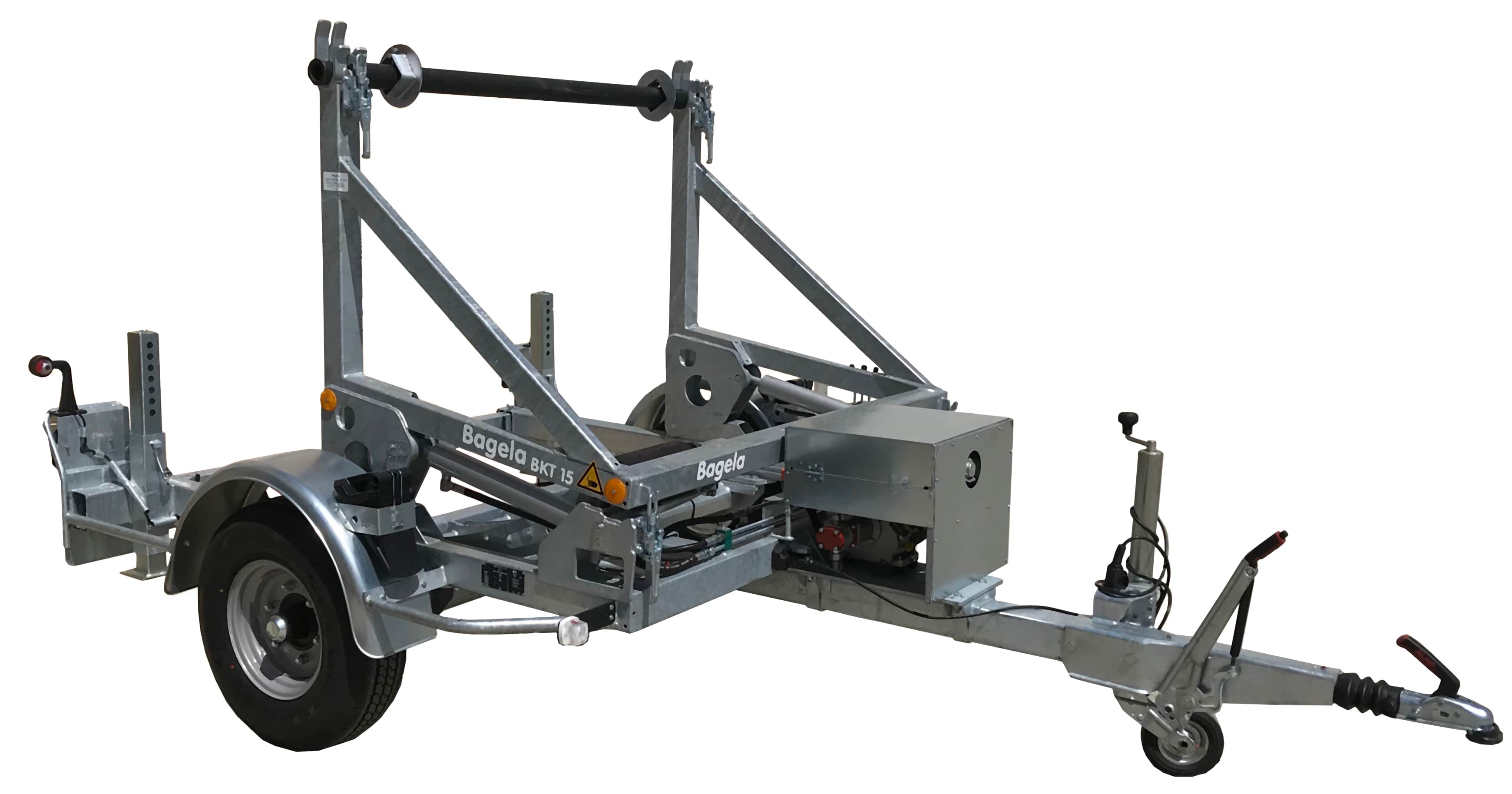

Remorque porte touret

  • Charge utile jusqu'à 2,3T
  • Diamètre touret jusqu'à 3,7m
  • Largeur touret jusqu'à 1,72m
  • Pack hydraulique et enrouleur selon modèle

+ Informations

Compresseur 10 000litres/min

  • Débit de 10 000 à 12 000 litres/min
  • Pression de 7 à 14 bar
  • Kit raffinerie, pare-étincelles
  • Poids 2080kg

+ Informations

Odomètre

  • Indique en temps réel la distance de câble envoyé et la vitesse de portage


Commande hydraulique

  • Permet de commander la Multiflow
  • Marche avant
  • Marche arrière


Détecteur/Récepteur

  • Pour la détection des ondes et de sonde.


Adaptateur 32/40/50MM

  • Diamètre de sortie
  • Ø 32 / Ø 40 / Ø 50
  • Diamètre de câble
  • Ø 8-12mm / Ø 13-17mm / Ø 18-22mm / Ø 23-27mm


Pompe à eau

  • Spécialement conçue pour le portage à l’eau
  • Monté sur charriot

+ Informations

Pousseur de câble

  • Vitesse jusqu’à 20 m/min
  • Diamètre des câbles entre 11 et 70 mm
  • Poids 25 kg
  • Pose de câbles, de PEHD, aiguillage, ...

+ Informations

Aiguille de tirage - 300m

  • Aiguille en fibre de verre
  • Longueur 300 m
  • Diamètre 11 mm

+ Informations

Le portage de fibre optique ou micro-gaînes consiste à placer le ou les câbles à l’intérieur d’une conduite, par soufflage à l’air ou portage à l’eau. Le soufflage à l’air est réalisé via un compresseur, le portage à l’eau via une pompe à eau.
Sa facilité de mise en place et d’utilisation permet de gagner un temps précieux grâce à une vitesse maximale de portage de 80 m/min, par ailleurs son utilisation ne nécessite que 2 opérateurs.
L’appareil de portage MultiFlow est alimenté via une centrale hydraulique et sa commande. Dans le cadre d’un soufflage à l’air, le compresseur est uniquement dédié à la mise sous pression des conduites.
Equipé d’un odomètre, la MultiFlow permet un contrôle permanent de l’opération de portage et des distances de câbles envoyés.
Nos appareils permettent de souffler des câbles de 5,5 mm de diamètre à 32 mm. L’entrainement du ou des câbles est réalisé via un système de double chaînes en caoutchouc à faible usure. Les châines s’entrainent dans les 2 sens permettant des aller-retours du câble si besoin.
La technologie de notre appareil, la MultiFlow, permet une protection optimale des fibres durant cette étape dès que le câble est soumis à une contrainte mécanique inattendue. En effet en cas d’effort trop important la machine arrête immédiatement le soufflage du câble, attend quelques instants, retente trois fois l’opération et si l’obstruction existe toujours arrête totalement le processus en attente de l’intervention du technicien.
Le mécanisme de sécurité est compatible avec tous les types de diamètre de câbles disponibles.
L’ensemble des appareils, accessoires et consommables sont disponibles à la location et à la vente.

Nous vous conseillons selon les caractéristiques de votre intervention, nous préparons les équipements et accessoires spécifiques pour votre chantier et vous assistons à la mise en chantier si besoin.
